产品概述
智达通信为小办公室、家庭及中小型办公环境设计的高性能智能家居无线解决方案，集企业级网络性能与家庭用户友好性于—身。其核心定位是为用户提供高速、稳定、全覆盖的无线网络体验，同时通过简化的部署流程和智能管理功能，降低网络运维门槛，满足多设备接入、高带宽需求、无缝漫游等现代场景的严苛要求。
方案集成W100 wifi6技术的AC （无线 控制器）网关，W100系列配备了全千兆网口， 可无缝兼容1G/100M多速率设备， 实现从基础组网到安全防护的一站式解决方案。无论是家庭中的4K影音传输、在线游戏，还是小型办公场景下的多人视频会议、云端协作，智达通信只能家居无线解决方案均能提供流畅无卡顿的网络支持。彻底消除覆盖死角，打造“零感知“无缝漫游体验。

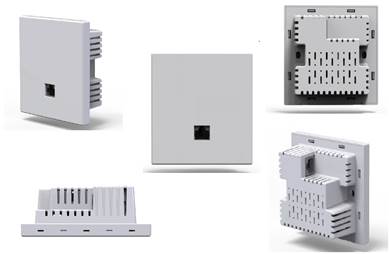

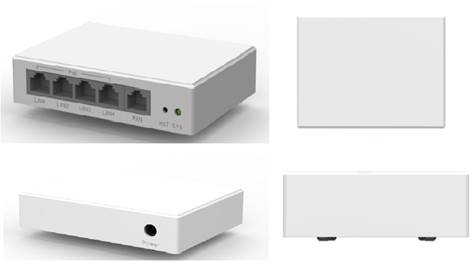

网关及AP产品展示
主要特性
全千兆网络架构，突破传统带宽瓶颈
■ 网口采用新一代以太传输技术，支持1Gbps高速传输速率，较传统千兆网络传输效率更高。这一设计尤其适用于以下场景：
家庭超高清影音需求：支持多台设备同时播放4K/ 8K流媒体，满足家庭影院、NAS私有云存储的高速读写需求。小办公室高密度接入：可承载20- 50人团队的在线办公， 应对视频会议、大文件传输等高并发任务。
智能A C管理， Wi- Fi全覆盖无死角
■ 网关内置企业级无线控制器 (AC)，支持统一管理多个无线AP （需搭配兼容AP使用）， 通过智能信道优化、负载均衡和功率调节， 实现以下优势：
全屋无缝漫游：采用802.11k/ v/ r协议，设备在不同AP间切换时延迟低, 确保游戏、视频通话不中断。
动态信号优化：实时监测环境干扰（如微波炉、蓝牙），自动切换至最优信道。
灵活组网 方案：支持PoE供电（需搭配PoE交换机）， 轻松覆盖复式住宅、小型办公区等多层空间。
零配置部署功能
■ 一键智能组网：自动识别AP并完成网络配置。
可视化拓扑管理：后台界面可实时显示设备连接状态、流量分布，便于快速定位问题。
远程运维支持：管理员可通过云端平台监控网络状态， 远程重启或更新固件。
企业级安全防护， 守护家庭与办公数据
■解决方案搭载了企业级安全防护功能
下一代防火墙 (NGFW) ： 支持DPI （深度包检测）、入侵防御 (IPS) 和病毒过滤，拦截恶意流呈与钓鱼网站。
数据隔离与访客网络：支持VLAN划分，隔 离办公设备与智能家居， 访客网络独立加密，防止隐私泄露。
超长稳定运行，自 动维护省心省力
■ 智能散热系统：采用无风扇设计，通过外壳与内部导流风道实现静音散热， 7 x 24小时连续运行温度低于45°C。
■ 自动清除冗余数据：定期清理无效缓存、过期会话表，避免内存占用过高导致的性能下降。
■ 固件备份： 主固件异常时自动切换至备份分区， 确保设备永不“变＂砖。
绿色节能， 环保与经济性兼顾
■ 智能功耗调节：根据接入设备数量动态调整CPU频率与射频功率 ， 空闲时段功耗低至5W。符合国际能效标准，相较同类产品每年节约大量电费。
网关技术参数
|
项目 |
ZD W101-128E |
ZD W102-128E |
|
接 口 |
LAN: 4*10/100/1000Mbps自适应POE 802.3af/at供电网络接口 WAN：1*10/100/1000Mbps自适应网络接口 |
LAN: 8*10/100/1000Mbps自适应POE 802.3af/at供电网络接口 WAN：1*10/100/1000Mbps自适应网络接口 |
|
AP管理数量 （最大） |
128 |
|
|
按 钮 |
1*Reset 长按恢复出厂设置 |
|
|
指 示 灯 |
Run、Power、POE供电状态指示灯 |
|
|
电 源 |
输出AC 100-240V～50/60Hz 1.5A 输出：48V 1.25A |
|
|
工作环境 |
温度：-20℃～+50℃（工作），-40℃ ～+70℃（储存） 湿度（非凝结）：5％～90％（工作），5％～95％（储存） |
|
|
产品尺寸 |
108*36*83.3mm |
230*45*150mm |
|
工作温度/存贮温度 |
0ºC～40ºC/-40ºC～70ºC |
|
|
工作湿度/存贮湿度 |
5%~95%(非冷凝) |
|
|
受电方式 |
支持802.3af供电 |
|
|
整机功耗 |
<65W |
<96 W |
|
MTBF |
>250000H |
|
AP规格
|
属性 |
ZD W110-2 |
ZD W120-2 |
ZD W130-2 |
ZD W140-2 |
|||
|
类型 |
面板AP |
面板AP |
面板AP |
吸顶AP |
|||
|
WLAN |
网络接口 |
1*WAN：10/100/1000Mbps自适应网络接口 1*LAN： 10/100/1000Mbps自适应网络接口 |
|||||
|
指 示 灯 |
电源指示灯 |
||||||
|
电 源 |
802.3af 48V 0.5A标准 PoE供电； |
||||||
|
工作环境 |
温度：-10℃～+55℃（工作），-40℃ ～+70℃（储存） 湿度（非凝结）：10％～90％（工作），5％～95％（储存） |
||||||
|
产品尺寸 |
86 X 86 X 45mm |
86 X 86 X 45mm |
86 X 86 X 45mm |
168X168X28.5mm |
|||
|
整机速率 |
300M |
1200M |
3000M |
3000M |
|||
|
天 线 |
>2dBi*5 全向FPC天线 |
>2dBi*5 全向FPC天线 |
>2dBi*5 全向FPC天线 |
>3dBi*5 全向FPC天线 |
|||
|
射频特性 |
|
|
频率范围 |
ISM波段: 2.400GHz ~ 2.4835GHz 5.150GHz ~ 5.850GHz |
|
信道分布 |
2.4G：1、2、3、4、5、6、7、8、9、10、11、12、13 5.8G: 36、40、44、48、52、56、60、64、149、153、157、161、165 |
|
调制方式 |
802.11a: OFDM (BPSK,QPSK,16-QAM,64-QAM) 802.11b: DSSS (DQPSK, DBPSK, CCK) 802.11g: OFDM (BPSK, QPSK,16-QAM, 64-QAM) 802.11n: OFDM (BPSK, QPSK,16-QAM, 64-QAM) 802.11ac: OFDM (BPSK, QPSK,16-QAM, 64-QAM, 256-QAM) 802.11ax: OFDM (BPSK, QPSK,16-QAM, 64-QAM, 256-QAM，1024-QAM) |
|
输出功率（TBD） |
2.4G: 11b(CCK): 19dBm±1dBm@11Mbps 11g(OFDM): 19dBm±1dBm@6Mbps ；16dBm±1dBm@54Mbps 11n(HT40): 19dBm±1dBm@MCS0 ；16dBm±1dBm@MCS7 11AX(HE40): 19dBm±1dBm@MCS0 ；16dBm±1dBm@MCS11 5.8G: 11a(BW20):19dBm±1dBm@6Mbps；16dBm±1dBm@54Mbps； 11ac(VHT80):19dBm±1dBm@MCS0；16dBm±1dBm@MCS9； 11ac(VHT160):18dBm±1dBm@MCS0；15dBm±2dBm@MCS9； 11AX(HE80):18dBm±1dBm@MCS0；15dBm±1dBm@MCS11； 11AX(HE160):18dBm±1dBm@MCS0；15dBm±1dBm@MCS11； |
|
接收灵敏度 |
2.4G: 11g: <-95dbm@ 6Mbps;<-77dbm@ 54Mbps； 11n (HT40): ≤ -96dBm@MCS0,≤ -65dBm@MCS11 11ac (VHT40): ≤ -96dBm@MCS0,≤ -65dBm@MCS11 11ax (HE40): ≤ -96dBm@MCS0,≤ -65dBm@MCS11 5.8G: 11a (BW20): ≤ -94dBm@6Mbps； ≤ -77dBm@54Mbps； 11ac (VHT80): ≤ -88dBm@MCS0； ≤ -64dBm@MCS9； 11ac (VHT160): ≤ -85dBm@MCS0； ≤ -60dBm@MCS9； 11ax：(HE80):≤ -88dBm@MCS0； ≤ -57dBm@MCS11； 11AX(HE160):≤ -85dBm@MCS0； ≤ -54dBm@MCS11； |
|
加密方式 |
WPA-PSK/WPA2-PSK、WPA3-SAE、WPA3-SAE/WPA2-PSK2 |
|
频 偏 |
±10ppm |
订购信息
|
产品型号 |
产品信息 |
|
网关AC |
|
|
ZD W101-128E |
ZD W101-128E无线控制器软件平台（最大128个普通AP/面板AP），提供5个千兆电接口，支持POE功能，交流电源，弱电箱小铁壳 |
|
ZD W102-128E |
ZD W102-128E无线控制器软件平台（最大128个普通AP/面板AP），提供8个千兆电接口，支持POE功能，交流电源，弱电箱小铁壳 |
|
AP |
|
|
ZD W110-2 |
智达W120-2入墙式智能无线AP（面板1个百兆电口，背板1个百兆电口，2.4G单频无线覆盖，300M速率，内置天线，支持POE供电输入） |
|
ZD W120-2 |
智达W120-2入墙式智能无线AP（面板1个千兆电口，背板1个千兆电口，双频双路无线覆盖，AX1200M速率，内置天线，支持POE供电输入） |
|
ZD W130-2 |
智达W130-2入墙式智能无线AP（面板1个千兆电口，背板1个千兆电口，双频双路无线覆盖，AX3000M速率，内置天线，支持POE供电输入） |
|
ZD W140-2 |
智达W140-2放装式智能无线AP（2个千兆网口，1个口支持POE功能，双频双路无线覆盖，AX3000速率，内置天线，支持POE供电输入） |
