产品概述
ZD H3630G系列是高性能的三层交换机，提供全面的10G接入、40G和100G上行核心路由功能。它专为满足下一代企业网络、数据中心和城域网的高密度和高带宽需求而设计，同时也能满足电信网络运营商的需求，适用于园区以太网的汇聚或接入层。此外，该设备还可以用作数据中心的连接层。
ZD H3630G系列交换机具备全面的服务功能，包括二层、三层、MPLS、VXLAN、OAM/APS等，并支持安全、流量控制、硬件NetFlow和高精度时钟功能。产品还配备了弹性堆叠功能，可以将多个设备虚拟化为一个逻辑实体，不仅便于扩展端口和交换容量，还能实现设备的统一管理、升级和维护。
为了应对数据中心中大数据流量和无阻塞传输的需求，该交换机提供了强大的缓存能力和先进的缓存调度机制，最大化利用设备的缓存容量。它专为满足下一代企业网络、数据中心和城域网的高密度和高带宽应用需求而定制，适用于网络运营商环境、园区以太网的汇聚或接入层、数据中心的接入层，甚至可以用作小型到中型企业的核心层，为数据中心提供全面的服务器接入解决方案。
产品型号及外观

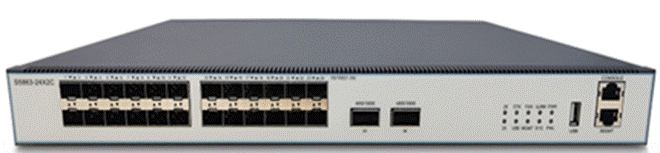

ZD H3630G-T24C2

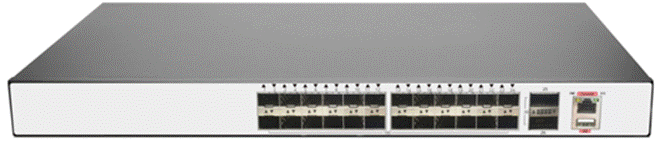

ZD H3630G-T24Q2-AC

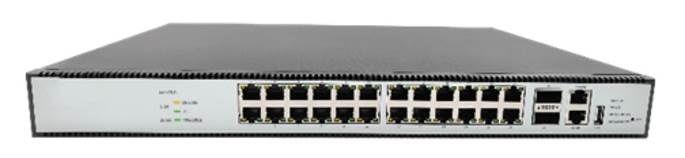

ZD H3630G-TE24C2

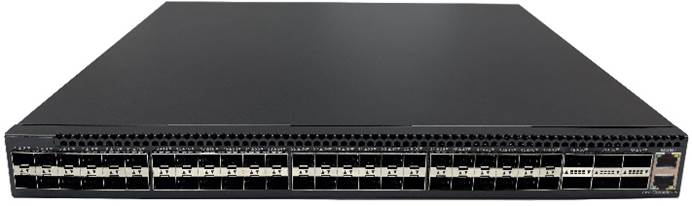

ZD H3630G-T48C6
主要特性
运营商级别的设备稳定性
■支持IPv4/IPv6双协议栈平台
■支持多种链路冗余和网络冗余协议，如
■STP/RSTP/MSTP/ERPS/LACPQoS功能
完善的安全机制
■支持ACL安全过滤机制，可以基于MAC、IP、L4端口提供安全控制功能
■支持ARP攻击自动防护和用户阻断功能
■支持基于Mac地址的DHCP攻击自动防护和用户阻断功能
■支持DDOS和病毒攻击防护
■支持DHCP-snooping/IP-source-Guard/802.1X等安全特性
■支持BFD、FlexLink、LACP和ERRP等链路保护功能
■支持远程环路检测功能
■支持CFM、EFM
■支持基于Tacacs+、Radius和本地用户认证的远程用户认证路由协议
完善的安全机制
强大的QoS能力
■支持端口速率和流速限制功能
■支持基于服务流的分类和QoS流控功能
■支持队列调度算法，如SP/WRR/SP+WRR
■支持基于端口和基于服务流的镜像功能
增强的多业务能力
■支持DHCP Server和DHCP Relay
■支持L2-Tunnel
■支持Ethernet OAM协议，如CFM、EFM
丰富的路由协议
■支持静态路由
■支持动态路由，如RIP、OSPF、BGP、ISIS
简单易用的网络管理功能
■支持基于RS232串口的CLI、Telnet和SSHv2
■支持基于WEB的配置操作管理，支持SNMP V1/V2/V3
■支持通过FTP和TFTP进行远程升级或设备管理
技术参数
|
项目 |
ZD H3630G-T24C2 |
ZD H3630G-T24Q2-AC |
ZD H3630G-TE24C2 |
ZD H3630G-T48C6 |
|
端口 |
24 个1000M Base-X SFP/10GE SFP+，2个40G QSFP/2*100G QSFP28 |
24个10G Base-R（SFP/SFP+）光口 2-Port 40G Base-R(QSFP/QSFP+) 光口 1个 Console (With RJ-45) 串口控制台 1个 USB口 |
24个1G/2.5G/5G/ 10G Base-T; 2个40G QSFP/100G QSFP28 |
48 个 10G Base - R 端口（SFP/SFP+） |
|
电源和风扇 |
1+1 模块化冗余电源，AC： 100～240V 47/63Hz 两个模块化风扇 |
AC 100~240VAC, 50/60Hz 功耗： 75W 风扇 : 强制风冷 |
1+1冗余双电源 DC：36V~75V AC：100～240V 47/63Hz； 风扇 : 强制风冷 |
AC：100 ~ 240V，50/60HZ 功耗：120W 风扇 : 强制风冷 |
|
交换容量 |
880Gbps |
640Gbps |
880Gbps |
2160Gbps |
|
数据包转发率 |
654 Mbps |
476.16Mpps |
654Mbps |
1607.04Mpps |
|
MAC 地址表 |
16K |
32K |
32K |
32K |
|
内存与存储 |
内存：1G 存储：8G |
内存：256M 存储：4G |
内存：1G 存储：8G |
内存：256M 存储：4G |
|
环境温度 |
工作温度：-10℃～55℃； 存储温度：-40℃～70℃ 工作湿度： 20%～85%RH （无凝结） 储存湿度： 5%～95%RH （无凝结） |
工作温度： 0~40℃ 储存温度：-20~70℃ 工作湿度： 20%～85%RH （无凝结） 储存湿度： 5%～95%RH （无凝结） |
工作温度：-10℃～55℃； 存储温度：-40℃～70℃ 工作湿度： 20%～85%RH （无凝结） 储存湿度： 5%～95%RH （无凝结 |
工作温度：0 ~ 40℃/存储温度： - 20 ~ 70℃ |
|
重量 |
≤8.6kg |
3.6kg |
≤3.5kg |
6.84kg |
|
尺寸（宽深高） |
440×320×44mm |
440x280x44mm |
440X320X44mm |
440×330×44mm |
|
VLAN |
支持4K VLAN 支持基于端口、MAC和协议的VLAN 支持双标签VLAN，基于端口的静态QinQ和灵活QinQ |
|||
|
MAC |
支持静态MAC地址设置 支持黑洞MAC地址过滤 支持端口MAC地址限制 |
|||
|
环网协议 |
支持STP/RSTP/MSTP 支持ERPS以太网环网保护协议 支持Loopback-detection端口环路检测 |
|||
|
端口控制 |
支持双向带宽控制 支持端口风暴抑制 支持9K巨型超长帧转发 |
|||
|
端口聚合 |
支持静态链路聚合 支持动态LACP 每个聚合组支持最多8个端口 |
|||
|
镜像 |
支持端口镜像 支持流镜像 |
|||
|
ACL |
支持标准和扩展ACL 支持基于时间段的ACL策略 支持基于源/目的MAC地址、VLAN、802.1p、ToS、DSCP、源/目的IP地址、L4端口号、协议类型等IP头部信息的流分类和流定义 |
|||
|
QoS |
支持基于自定义业务流的流速率限制功能 支持基于自定义业务流的镜像和重定向功能 支持基于自定义业务流的优先级标记，支持802.1P、DSCP优先级标注能力 支持基于端口的优先级调度功能，支持SP/WRR/SP+WRR等队列调度算法 |
|||
|
安全 |
支持用户分层管理和密码保护 支持IEEE 802.1X认证 支持Radius&TACACS+认证 支持MAC地址学习限制，支持黑洞MAC功能 支持端口隔离 支持广播消息速率抑制 支持IP源保护 支持ARP洪泛抑制和ARP欺骗防护 支持DOS攻击和病毒攻击防护 |
|||
|
三层 |
支持ARP学习和老化 支持静态路由 支持动态路由RIP/OSPF/BGP/ISIS 支持VRRP |
|||
|
系统管理 |
CLI、Telnet、WEB、SNMP V1/V2/V3、SSH2.0 支持FTP、TFTP文件上传和下载 支持RMON 支持SNTP 支持系统工作日志 支持LLDP邻近设备发现协议 支持802.3ah以太网OAM 支持RFC 3164 Syslog 支持Ping和Traceroute |
|||
订购信息
|
产品型号 |
产品信息 |
|
ZD H3630G-T24C22 |
ZD H3630G-T24C2全光万兆交换机，具有24个1000M Base-X SFP/10GE SFP+ 端口，2个40G QSFP/2个100G QSFP28 端口；1+1 模块化冗余电源，两个模块化风扇。 |
|
ZD H3630G-T24Q2-AC |
24个1000M 光纤接口（Base - X SFP）/10G 小型可插拔接口（10GE SFP+）、2个 40GQSFP接口，单交流电源 |
|
ZD H3630G-TE24C2 |
ZD H3630G-TE24C2是一款网络交换机，具有24个1G/2.5G/5G/10G Base-T端口和2个40G QSFP/100G QSFP28端口，支持双电源选配。 |
|
H3630G-PA100 |
交流电源模块，适配H3630G模块化主机 |
|
ZD H3630G-T48C6 |
ZD H3630G-T48C6 交换机具有48端口10G SFP+接口，6端口100G QSFP接口，双模块化电源插槽。 |
