产品概述
ZD W200系列是智达通信自主研发的基于IEEE 802.11 ax 技术的新一代面板式无线接入设备，具有功能丰富、易部署、高性能、高可靠的优点。ZD W210-2可同时工作在2.4GHz和5GHz频段，支持IEEE 802.11a、IEEE 802.11b、IEEE 802.11g、IEEE 802.11n、IEEE 802.11ac、IEEE 802.11ax 六种模式。采用86国标面板尺寸设计，可以在面板暗盒进行安装。最高接入速率高达2975Mbps，内置MIMO天线，配合独特的抗干扰技术，使其在高密度房间的应用场景中尤为适用。ZD W200系列无线接入点适合于酒店房间、医院病房、学校宿舍等各种密集房间场所，解决了传统AP布放方式信号质量不佳的问题，并极大的减少了安装成本以及实施时所带来的运营成本。

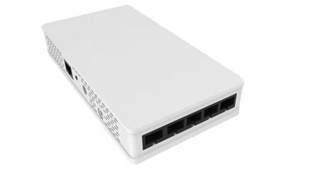

ZD W210-2面板式AP ZD W210-5面板式AP

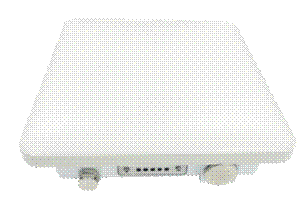

ZD W220-2吸顶AP ZD W220w-2室外AP
主要特性
精巧美观、便捷部署
■ ZD W200系列无线接入点采用国际标准的插座安装方法进行设计，可以在面板暗盒进行安装，方便针对原有有线网络增加无线网络覆盖的改造工程。可以在几乎零施工，无需改变原有装修风格的基础上实现有线网络、无线网络全覆盖，省时、省力、美观。ZD W200系列无线接入点采用POE供电模式，无需再拉电源线，施工灵活。
全面支持 802.11 ax 技术
■ 随着移动互联网应用的不断普及，人们对无线接入的带宽要求越来越高， ZD W200系列无线接入点遵从最新 802.11ax 协议标准，能提供空间双频 4 流(4-Streams)整机2.975 Gbps的接入能力；5GHz最大接入速率2.4Gbps，2.4GHz单射频最大协商速率0.575Gbps，可以有效地从覆盖范围、接入密度、运行稳定等方面提供更高性能。
OFDMA(正交频分多址)
■ AP可以将无线带宽更加细分，在同一时刻利用不同的子载波向多个终端传输数据,减少传统协议中多用户空口资源冲突及退避带来的延时,提高多用户场景下语音、视频等低延时应用的用户体验。
1024-QAM
■全新的编码格式,增加了系统容量,降低了时延,提高了多用户高密场景下的Wi-Fi效率。相较于802.11ac的256-QAM,编码效率提升了25%.
MU-MIMO（多终端通信）
■MU-MIMO是802.11ax 的最重要特性，通过 MU-MIMO 技术可实现AP同一时刻向多个终端发送数据，即可同时为多个终端发送数据信息。ZD W200系列无线接入点整机最多可以同时为 4个终端发送无线报文，突破传统无线网络串行通信的机制，无线频谱资源利用率成倍提升，有效接入用户数大大提升，有效减少无线网络的部署开销，提升高密度用户情况下的用户体验。
BSS Color（着色机制）
■空间复用功能,将网络中不同的WLAN的基本服务级（BSS, Basic Service Set）通过不同的着色（BSS Color）进行标识,从而实现高密度环境下的信道复用,缓解实际网络部署中的同频干扰的影响.
支持TWT技术（目标唤醒时间）
■无线接入点产品支持TWT技术，允许AP对终端的唤醒与休眠进行统一调度安排，不仅可以减少终端之间的冲突，更减少了终端不必要的唤醒次数，达到节能的目的。
零配置AP接入、简易网络部署
■在大规模WLAN网络中，对海量的AP设备进行逐一的配置和管理，对网络管理员来说是一个不小的挑战：很容易因为误配置造成网络行为与规划不一致；AP设备的丢失，意味着配置信息的丢失，网络存在入侵隐患。
■ ZD W200系列无线接入点采用零配置方案，所有配置统一保存在无线控制器上。AP上电启动后，会向云平台进行注册，并下载对应的配置信息，并保存在内存中；AP掉电后，配置信息随即消失。云平台同时还保存有AP的最新软件，并负责AP软件的自动更新。
硬件加解密
■ ZD W200系列无线接入点可支持Open System、Shared Key、WPA、WPA-PSK、WPA2- Enterprise、WPA2-PSK 等多种安全接入方式，并且硬件芯片完成加解密处理，与明文数据具有相同的性能，既满足网络安全需要，又保障了网络性能。
支持IPv4/IPv6
■ ZD W200系列无线接入点同时支持IPv4和IPv6，可部署在IPv4或IPv6有线城域网络中。
智能射频资源管理
■ ZD W200系列无线接入点支持上电时根据当前环境的射频状况，智能选择最优的信道和功率进行工作，以保证无线服务的效果。
■ ZD W200系列无线接入点会在邻居AP间组成一个邻居组，可在运行过程中定期检测当前环境，并由其中一台选举出的master AP进行运算，根据整个无线网络的情况，分析并选取最优的信道和功率，动态设置到AP上。
绿色节能
■ ZD W200系列无线接入点可根据用户使用无线网络的特征，在云平台进行策略定制，在无用户接入时灵活开关射频，降低AP设备功耗，减少碳排放。
多业务承载
■ ZD W200系列无线接入点支持丰富的QoS特性，为数据、语音、视频等多种业务应用提供良好承载。
技术参数
|
项目 |
ZD W210-2 |
ZD W210-5 |
ZD W220-2 |
ZD W220w-2 |
|
类型 |
面板AP |
面板AP |
吸顶AP |
室外AP |
|
尺寸 |
86mm x 86mm x 45mm； |
160mm x 86mm x 30mm； |
175X175X28.5mm |
238mm×214mm×58mm (不包含防水接头的长度) |
|
接口/固定端口 |
1个1000M下联电口 1个1000M上联电口 |
4个1000M下联电口 1个1000M上联电口 |
1个1000M电口 |
1个1000M上联电口 1个1000M SFP光口 |
|
整机速率 |
2975Mbps |
|||
|
空间流数量 |
≥4 |
≥4 |
≥4 |
≥4 |
|
天线 |
内置2.4GHz 2*2全向天线， 5GHz 2*2全向天线 |
内置2.4GHz 2*2全向天线， 5GHz 2*2全向天线 |
内置2.4G&5G 2*2全向天线 |
内置天线：2.4GHz 10dBi 2*2定向天线；5GHz 10dBi 2*2定向天线（可配置扩展天线） |
|
复位健 |
1 x 复位按键 |
1 x 复位按键 |
1 x 复位按键 |
/ |
|
Console |
/ |
1 |
/ |
/ |
|
2.4G工作频段 |
802.11 ax/n/g/b: 2.4GHz-2.483GHz (中国) |
|||
|
5G工作频段 |
802.11 ax/ac/n/a: 5.150GHz-5.350GHz 5.725GHz-5.850GHz (中国) |
|||
|
调制技术 |
OFDM : BPSK@6/9Mbps、QPSK@12/18Mbps、16-QAM@24Mbps、64-QAM@48/54Mbps DSSS : DBPSK@1Mbps、DQPSK@2Mbps、CCK@5.5/11Mbps MIMO-OFDM （11n）: MCS 0-15 MIMO-OFDM （11ac）: MCS 0-9 MIMO-OFDM （11ax）: MCS 0-11 |
|||
|
调制方式 |
11b：DSS:CCK@5.5/11Mbps,DQPSK@2Mbps,DBPSK@1Mbps 11a/g：OFDM:64QAM@48/54Mbps,16QAM@24Mbps，QPSK@12/18Mbps,BPSK@6/9Mbps 11n：MIMO-OFDM:BPSK，QPSK,16QAM,64QAM 11ac/ac wave2：MIMO-OFDM:BPSK，QPSK,16QAM,64QAM,256QAM 11ax: MIMO-OFDM: BPSK,QPSK，16QAM,64QAM,256QAM,1024QAM |
|||
|
最大发射功率 |
20dBm |
20dBm |
20dBm |
27dBm |
|
发射频率可调粒度 |
1dBm |
1dBm |
1dBm |
1dBm |
|
状态指示灯 |
支持 |
支持 |
支持 |
支持 |
|
工作温度/存贮温度 |
-10ºC～55ºC/-40ºC～70ºC |
0ºC～45ºC/-40ºC～70ºC |
-10ºC～55ºC/-40ºC～70ºC |
-40ºC～65ºC/-40ºC～80ºC |
|
工作湿度/存贮湿度 |
5%~95%(非冷凝) |
5%~95%(非冷凝) |
5%~95%(非冷凝) |
5%~95%(非冷凝) |
|
受电方式 |
支持802.3af供电 |
支持802.3af供电 |
支持802.3af供电； 12V/1A DC |
支持802.3at供电 |
|
整机功耗 |
<13W |
<13W |
≤15W |
≤18W |
|
IP防护等级 |
IP41 |
IP41 |
IP41 |
IP67 |
|
MTBF |
>250000H |
|||
软件规格
|
属性 |
ZD W200系列无线接入点 |
||
|
WLAN |
工作频段 |
2.4GHz |
5GHz |
|
信道捆绑 |
40MHz |
160MHz |
|
|
MU-MIMO |
支持 |
支持 |
|
|
OFDMA |
支持 |
支持 |
|
|
TWT |
支持 |
支持 |
|
|
A-MPDU |
支持 |
NA |
|
|
最大相似性解调(MLD) |
支持 |
支持 |
|
|
最大合并比接收(MRC) |
支持 |
支持 |
|
|
空时分组码(STBC) |
支持 |
支持 |
|
|
低密度奇偶校验编码(LDPC) |
支持 |
支持 |
|
|
最大支持虚AP数 |
单射频8个虚AP |
||
|
最大接入用户数 |
200(实际接入用户数量因应用环境等因素存在差异) |
||
|
最高连接速率 |
2.4GHz: 575Mbps 5GHz: 2400Mbps |
||
|
RTS/CTS |
支持 |
||
|
CTS-to-self |
支持 |
||
|
隐藏SSID |
支持 |
||
|
终端老化、心跳检测 |
支持 |
||
|
工作模式 |
|
桥模式（二层） 路由模式（三层） |
|
|
射频管理 |
负载均衡 |
支持基于用户数、用户流量的负载均衡 |
|
|
5G优先 |
支持 |
||
|
自动信道选择 |
支持 |
||
|
自动功率调节 |
支持 |
||
|
智能速率选择算法 |
支持 |
||
|
时间公平调度 |
支持 |
||
|
漫游 |
漫游切换 |
支持802.11k, 802.11v, 802.11r |
|
|
|
二层漫游、三层漫游 |
||
|
安全 |
加密方式 |
支持64/128位WEP、动态WEP、TKIP、CCMP、WPA3加密 |
|
|
认证方式 |
支持WPA、WPA-PSK、WPA2- Enterprise、WPA2-PSK、WPA3、MAC地址认证、Web认证、PPPOE认证等多种认证方式 |
||
|
无线用户二层隔离 |
支持 |
||
|
wIDS |
支持 |
||
|
AAA |
Radius Client |
支持 |
|
|
认证服务器多域配置 |
支持 |
||
|
备份认证服务器 |
支持 |
||
|
二三层功能 |
IP地址设置 |
静态IP、DHCP动态获得地址 |
|
|
IPv6 |
支持 |
||
|
ACL |
支持 |
||
|
DHCP server |
支持（路由模式下） |
||
|
NAT |
支持（路由模式下） |
||
|
服务质量 |
WMM(802.11e) |
支持 |
|
|
优先级映射 |
支持 |
||
|
QoS策略映射 |
支持 |
||
|
带宽管理 |
支持基于SSID、基于用户的带宽限速 |
||
|
管理维护 |
网络管理 |
SNMP V1/V2c/V3、Trap、Telnet、FTP/TFTP、WEB |
|
订购信息
|
产品型号 |
产品信息 |
|
ZD W210-2 |
智达W210-2入墙式智能无线AP（面板1个千兆电口，背板1个千兆电口，双频双路无线覆盖，AX3000速率，内置天线，支持POE供电输入） |
|
ZD W210-5 |
智达W210-5入墙式智能无线AP（面板4个千兆电口，背板1个千兆电口，双频双路无线覆盖，AX3000速率，内置天线，支持POE供电输入） |
|
ZD W220-2 |
智达W220放装式智能无线AP（2个千兆网口，1个口支持POE功能，双频双路无线覆盖，AX3000速率，内置天线，支持POE供电输入） |
|
ZD W220w-2 |
智达W220W室外智能无线AP（1个千兆电口、1个千兆光口，双频双路无线覆盖，AX3000速率，内置天线，最大功率27dBm，支持POE供电输入，IP67防护等级） |
