产品概述
PH H1600系列千兆POE交换机是圃惠网络推出的新一代面向监控、可视对讲系统等接入场景的高性价比非网管标准（48V）POE交换机。POE技术（Power over Ethernet）即以太网供电技术，它是指在为一些基于IP的终端（例如IP电话机，无线访问AP,网络摄像机等）传输数据信号的同时，还为此设备提供直流供电技术，这些接收直流供电的设备称为受电设备。
PH H1600系列千兆POE供电交换机分别支持8/16/24千兆POE口，采用高质量高速率的网络IC以及最具稳定性的POE芯片，能为100/1000M以太网提供无缝连接。本系列交换机融入了最新的AI功能，端口在VLAN和Extend模式下，自动开启AI模式。POE供电端口可以自动检测符合IEEE802.3af或IEEE802.3at标准的受电设备并为其供电，非POE设备智能检测不供电，只传输数据。
PH H1600系列千兆POE供电交换机具有简单便利的安装维护手段和丰富的业务特性，主要定位于工业园区、楼宇、厂矿、政府机关、小区宽带等场景，助力用户打造安全可靠的高性能网络。
产品型号及外观

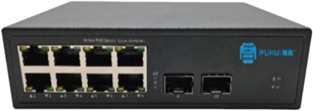

PH H1610-2800P8 Switch

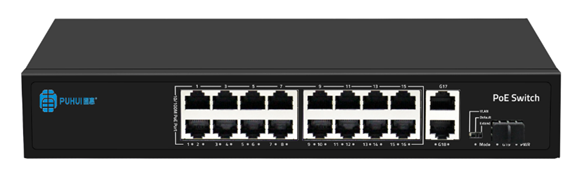

PH H1610-21600P16 Switch

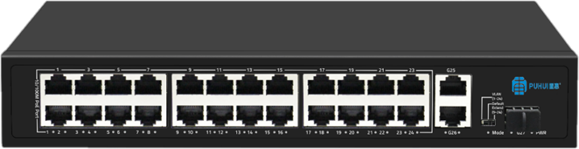

PH H1610-22400P24 Switch
主要特性
■ 支持8/16/24个千兆POE交换机+2个千兆电口+1个千兆SFP光口
■ 支持IEEE802.3、IEEE802.3u，IEEE802.3x，IEEE802.3ab，IEEE802.3z
■ 以太网端口支持10/100/1000M自适应
■ POE端口在VLAN和Extend模式下， 自动开启AI模式
■ 支持端口自动翻转（Auto MDI/MDIX）
■ 零配置特性，自动供给到自适应的设备
■ 所有端口支持线速交换
■ 1U机架安装
■ 面板指示灯监控工作状态及帮助故障分析
■ 支持1-8端口QOS优先级
■ 三档一键智能拨码开关，支持VLAN , Default，Extend三种模式
■ 支持端口防雷Surge：共模4KV；静电ESD: 空气8KV, 接触6KV
技术参数
|
项目 |
PH H1610-2800 Switch |
PH H1610-21600 Switch |
PH H1610-22400 Switch |
|
交换容量 |
56G |
56G |
56G |
|
MAC |
16K |
16K |
16K |
|
业务端口 |
8口千兆POE电口+2个千兆电口+1个千兆SFP光口 |
16口千兆POE电口+2个千兆电口+1个千兆SFP光口 |
24口千兆POE电口+2个千兆电口+1个千兆SFP光口 |
|
POE功率 |
125W |
260W |
350W |
|
电源 |
内置AC 100-220V |
内置AC 100-220V |
内置AC 100-220V |
|
机型尺寸 |
225*135*35 mm |
440*204*44mm |
440*204*44mm |
|
功能拨码 |
支持VLAN、Default、Extend三种模式 |
||
|
网络协议 |
IEEE802.3 (以太网) IEEE802.3u (快速以太网) IEEE802.3ab(千兆以太网) IEEE802.3x (流量控制) |
||
|
行业标准 |
EMI: FCC Part 15 CISPR (EN55032) class A EMS: EN61000-4-2 (ESD) EN61000-4-4 (EFT) EN61000-4-5(Surge) |
||
|
网络介质 |
10Base-T : Cat3、4、5类或以上UTP/STP(≤100m) 100Base-TX : Cat5 类或以上UTP/STP(≤100m) 1000Base-TX : Cat5 类或以上UTP/STP(≤100m) |
||
|
指示灯 |
PWR（电源指示），LOOP（环路告警），Link（链路&数据） |
||
|
拨码开关 |
VLAN（端口隔离）：1-4/1-7/1-15/1-23口互相隔离，均与5/8/16/24口互通； default（默认模式）：所有端口相互通讯； Extend（监控模式）：1-4/1-7/1-15/1-23口支持100M降速协商，10M模式时支持250米，5/8/16/24口作为汇聚； |
||
|
散热 |
风扇散热 |
||
|
环境要求 |
工作温/湿度：0℃-50℃，10%-90%无凝露 存储温/湿度：-40℃-70℃；5%-95%无凝露 |
||
应用环境
■ 城域光纤宽带网: 电信、有线电视、网络系统集成等数据网络运营商
■ 宽带专网: 适用于金融、政府、石油、电力、公安、教育等行业专网
■ 多媒体传输: 图像、话音、数据综合传输、适用于远程 教学、会议电视、可视电话等应用
■ 实时监控: 实时控制信号、图像及数据同时传输

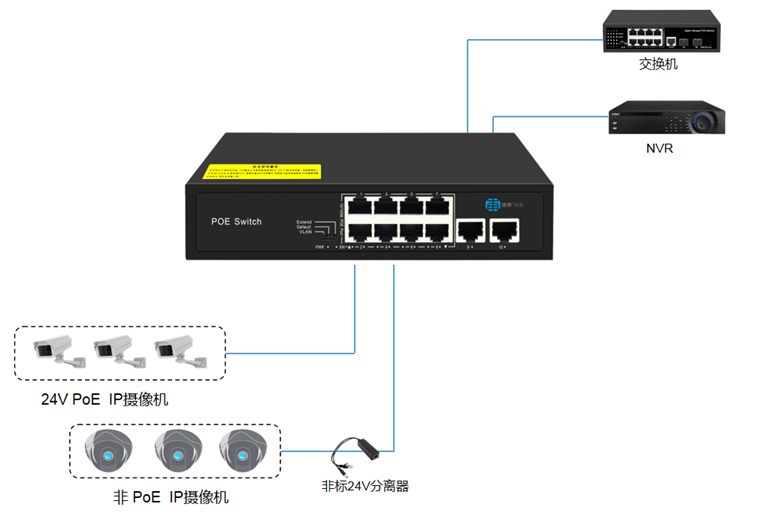

PH H1600系列POE交换机典型应用图
订购信息
|
产品型号 |
产品信息 |
|
PH H1610-2800P8 Switch |
8口千兆POE交换机+2个千兆电口+1个千兆SFP光口（8个千兆POE电口，2个千兆电口，1个SFP千兆光口；标配电源AC220V；POE功率125W，风扇散热，桌面式安装） |
|
PH H1610-21600P16 Switch |
16口千兆POE交换机+2个千兆电口+1个千兆SFP光口（16个千兆POE电口，2个千兆电口+1个千兆SFP光口；标配电源AC220V；POE功率260W，风扇散热，机架式安装） |
|
PH H1610-22400P24 Switch |
24口千兆POE交换机+2个千兆电口+1个千兆SFP光口（24个千兆POE电口，2个千兆电口+1个千兆SFP光口；标配电源AC220V；POE功率350W，风扇散热，机架式安装） |
